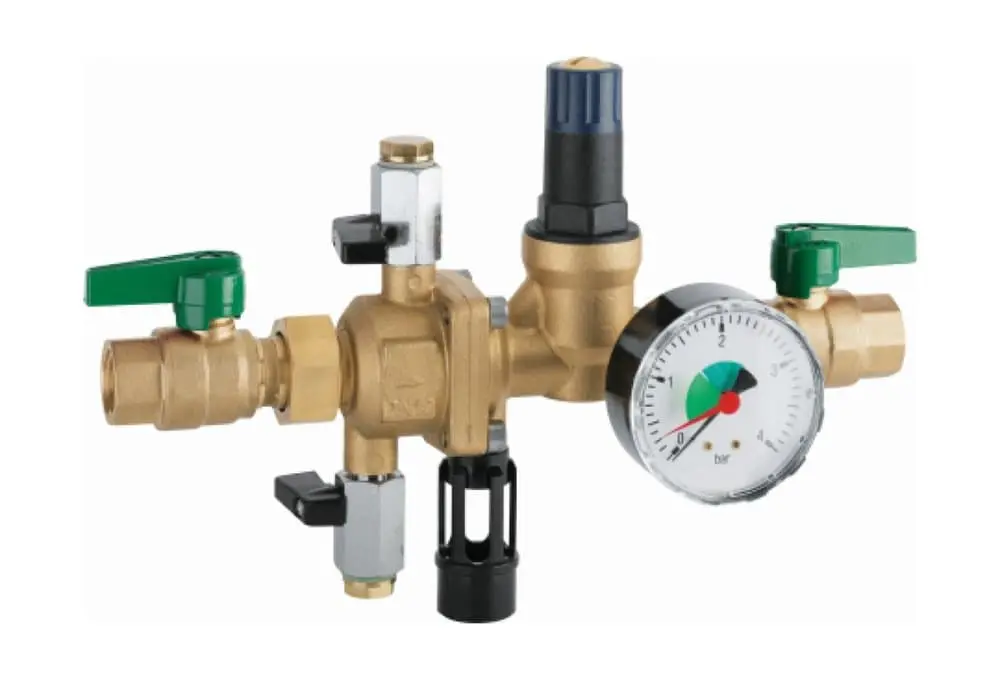

HERZ systémový potrubní oddělovač typ BA s doplňováním

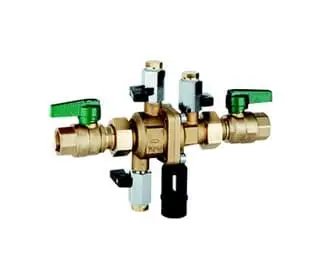

Systémový oddělovač -potrubní oddělovač typ BA použití dle EN 1717. Doplňovací sestava pro napouštění a doplňování topných systémů rozšířená oproti typu I0303xx o funkci redukčního ventilu a manometru.
Je možná automatizace procesu dopouštění.
Oddělovač pracuje na tříkomorovém systému s ventilovanou centrální komorou, oddělenou přepážkou proti zpětnému toku mezi vstupní a výstupní komorou. Ventilace střední komory probíhá nejpozději při poklesu tlaku mezi vstupní a střední komorou 0,14bar.
Jakákoliv zpětně protlačená (znečištěná) pitná voda (na straně výstupu)je pak bezpečně vypuštěna přes diferenční tlakově řízený vypouštěcí ventil.
Je možná automatizace procesu dopouštění.
Oddělovač pracuje na tříkomorovém systému s ventilovanou centrální komorou, oddělenou přepážkou proti zpětnému toku mezi vstupní a výstupní komorou. Ventilace střední komory probíhá nejpozději při poklesu tlaku mezi vstupní a střední komorou 0,14bar.
Jakákoliv zpětně protlačená (znečištěná) pitná voda (na straně výstupu)je pak bezpečně vypuštěna přes diferenční tlakově řízený vypouštěcí ventil.
| Provozní údaje | |
| jmenovitý tlak | PN10 |
| provozní teplota | do 65°C |
| max. přípustná teplota | 85°C ( krátkodobě) |
| nastavitelný vstupní tlak | od 0,5 do 3 bar přednastavení |
| tovární nastavení | 1,5 bar |
| montážní poloha | horizontální |
| medium | voda |
| Tělo oddělovače : | kovaná mosaz ( CW617N) |
| Těsnění: | EPDM dle KTW |
Varianty produktu
| Název | Obj.č. | Dimenze | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|
| Systémový oddělovač s doplňováním a redukčním ventilem a tlakoměrem, DN15 | I030501 | DN15 | 6 490,00 Kč | 7 852,90 Kč |
| Systémový oddělovač s doplňováním a redukčním ventilem a tlakoměrem, DN20 | I030502 | DN20 | 6 790,00 Kč | 8 215,90 Kč |
