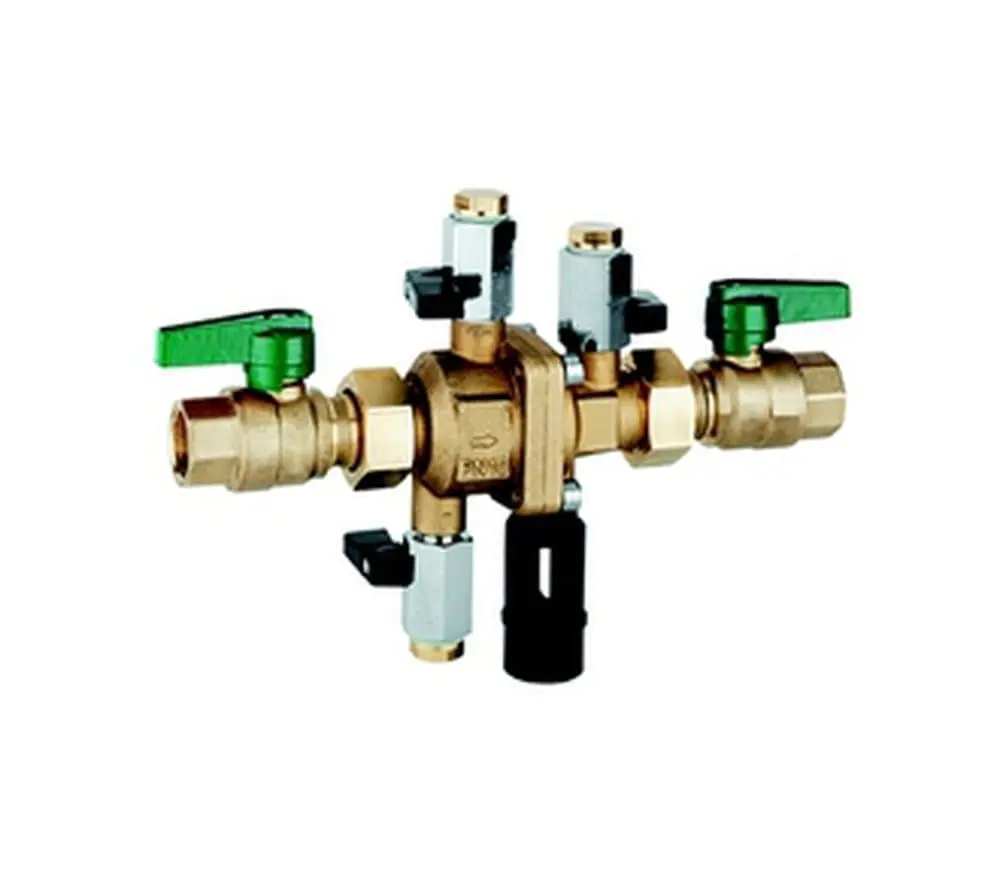

HERZ systémový potrubní oddělovač typ BA
Systémový oddělovač -potrubní oddělovač typ BA
použití dle EN 1717
Doplňovací sestava pro napouštění a doplňování topných systémů
Oddělovač pracuje na tříkomorovém systému s ventilovanou centrální komorou,
oddělenou přepážkou proti zpětnému toku mezi vstupní a výstupní komorou.
Ventilace střední komory probíhá nejpozději při poklesu tlaku mezi vstupní
a střední komorou 0,14bar.
Jakákoliv zpětně protlačená ( znečištěná ) pitná voda ( na straně výstupu)
je pak bezpečně vypuštěna přes diferenční tlakově řízený vypouštěcí ventil.
použití dle EN 1717
Doplňovací sestava pro napouštění a doplňování topných systémů
Oddělovač pracuje na tříkomorovém systému s ventilovanou centrální komorou,
oddělenou přepážkou proti zpětnému toku mezi vstupní a výstupní komorou.
Ventilace střední komory probíhá nejpozději při poklesu tlaku mezi vstupní
a střední komorou 0,14bar.
Jakákoliv zpětně protlačená ( znečištěná ) pitná voda ( na straně výstupu)
je pak bezpečně vypuštěna přes diferenční tlakově řízený vypouštěcí ventil.
| Provozní údaje | |
| jmenovitý tlak | PN10 |
| provozní teplota | do 65°C |
| max. přípustná teplota | 85°C ( krátkodobě) |
| nastavitelný vstupní tlak | od 0,5 do 3 bar přednastavení |
| tovární nastavení | 1,5 bar |
| montážní poloha | horizontální |
| medium | voda |
| Tělo oddělovače : | kovaná mosaz ( CW617N) |
| Těsnění: | EPDM dle KTW |
Varianty produktu
| Název | Obj.č. | Dimenze | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|
| HERZ - Oddělovač systémů ke zdroji tepla / chladu, kompletní sestava, typ BA | I030301 | DN15 | 5 990,00 Kč | 7 247,90 Kč |
| HERZ - Oddělovač systémů ke zdroji tepla / chladu, kompletní sestava, typ BA | I030302 | DN20 | 6 290,00 Kč | 7 610,90 Kč |
