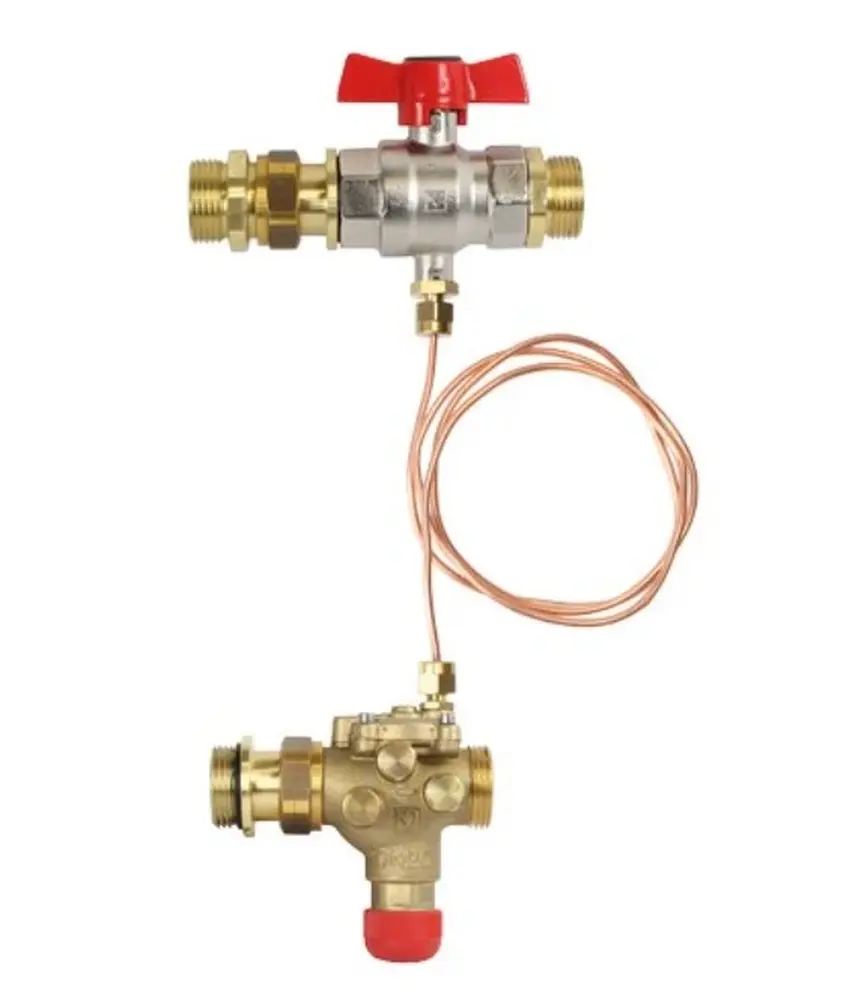

Dynamické regulační sety přímé pro rozdělovače nerez/mosaz
Dynamická regulační sada přímá pro hydraulické vyvažování a řízení topných a chladicích okruhů.
Při změně hydraulických podmínek, je diferenční tlak na rozdělovači a tím i průtok každého topného
okruhu udržován konstatntní. Maximální objemový průtok lze upravit. Zónové ovládání celého rozdělovače,
lze realizovat pomocí termo elektrického pohonu osazeného na regulátor VS-TS 4012
a instalací prostorového termostatu v referenční místnosti.
Regulátor VS-TS 4012 je instalován ve zpětném potrubí, směr proudění je označen šipkou na těle ventilu.
Partnerský ventil pro připojení impulzního vedení je instalován na přívodním potrubí.
Dynamickou regulační sadu lze připojit přímo na nerezový 1" rozdělovač podlahového, stěnového a stropního
vytápění/chlazení.
Při změně hydraulických podmínek, je diferenční tlak na rozdělovači a tím i průtok každého topného
okruhu udržován konstatntní. Maximální objemový průtok lze upravit. Zónové ovládání celého rozdělovače,
lze realizovat pomocí termo elektrického pohonu osazeného na regulátor VS-TS 4012
a instalací prostorového termostatu v referenční místnosti.
Regulátor VS-TS 4012 je instalován ve zpětném potrubí, směr proudění je označen šipkou na těle ventilu.
Partnerský ventil pro připojení impulzního vedení je instalován na přívodním potrubí.
Dynamickou regulační sadu lze připojit přímo na nerezový 1" rozdělovač podlahového, stěnového a stropního
vytápění/chlazení.
| Hodnota kvs při otevřeném ventilu | 3,3 |
| Regulovaný Δpc | 20 kPa resp. 35kPa |
| Min.dispoziční tlak | regulavaný Δpc + 5 kPa |
| Max diferenční tlak v systému | 200kPa |
| Max. provozní teplota | 130°C |
| Zdvih ventilu | 4mm |
| Připojovací závit pohonu | M28x1,5 |
Varianty produktu
| Název | Obj.č. | Dimenze | l/h | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|
| Dynamické regulační sety přímé s VS-TS ventilem, DN 20LP pro rozdělovače nerez/mosaz 1", 50-1950l/h | 1863552 | DN20LP | 50-1950 | 5 180,00 Kč | 6 267,80 Kč |
| Dynamické regulační sety přímé s VS-TS ventilem, DN 20HP pro rozdělovače nerez/mosaz 1", 50-2100l/h | 1863553 | DN20HP | 50-2100 | 5 590,00 Kč | 6 763,90 Kč |
