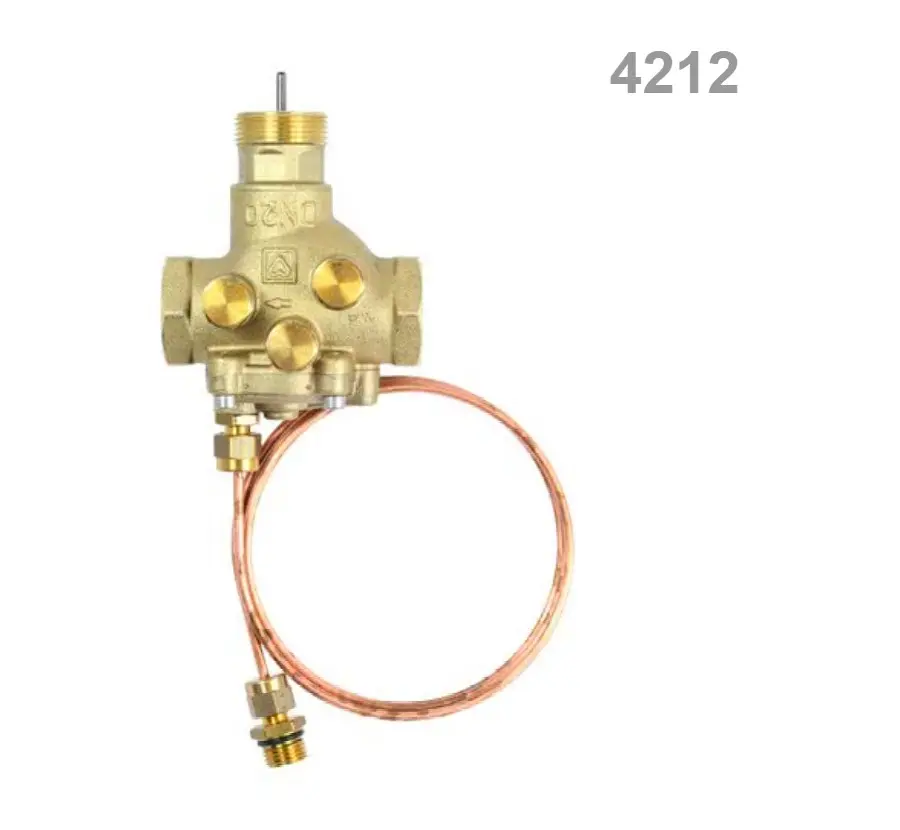

Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS, vnitřní závit
Regulátor diferenčního tlaku s integrovaným regulátorem objemového průtoku, uzavíracím a zónovým ventilem. Použití při hydraulickém vyvážení, řízení a regulaci topných a chladících okruhů, zejména tam, kde je požadováno omezení průtoku z hlavní větve.

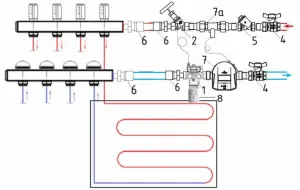

Instalace do zpátečky, směr průtoku je označen šipkou na těle ventilu.
Impulzní vedení instalováno přes 1/4" vsuvku (součást dodávky) mezi ventil a přívodní potrubí.
Připojení vnitřním závitem (Rp).

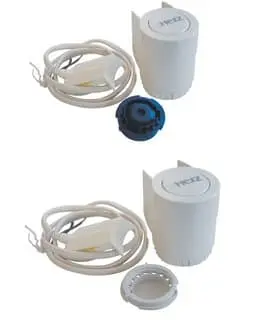

Ventil může být vybaven pohonem - lze tedy použít jako zónový ventil, nebo pro řízení průtoku okruhem.
Instalace do zpátečky, směr průtoku je označen šipkou na těle ventilu.
Impulzní vedení instalováno přes 1/4" vsuvku (součást dodávky) mezi ventil a přívodní potrubí.
Připojení vnitřním závitem (Rp).
Ventil může být vybaven pohonem - lze tedy použít jako zónový ventil, nebo pro řízení průtoku okruhem.
| Max. diferenční tlak | 400 kPa |
| Min. systémový diferenční tlak, min. ∆psyst | regulovaný ∆pc + 5kPa |
| Max. pracovní tlak | PN16 |
| Charakteristika ventilu | lineární |
| Max. pracovní teplota | 130 °C |
| Min. pracovní teplota | 2 °C (voda); - 20 °C (nemrz. kap) |
| Zdvih | 4 mm |
| Regulační rozsah | 10 % - 100 % |
| Připojovací závit pohonu | M28x1,5 |
Varianty produktu
| Název | Obj.č. | Dimenze | Připojení | Průtok l/h | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|---|
| Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15LF s integrovanou škrtící klapkou, vnitřní závit | 1421230 | DN15LF | Rp1/2" | 30-600 | 2 583,00 Kč | 3 125,43 Kč |
| Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15LP s integrovanou škrtící klapkou, vnitřní závit | 1421231 | DN15LP | Rp1/2" | 50-1650 | 2 583,00 Kč | 3 125,43 Kč |
| Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15HP s integrovanou škrtící klapkou, vnitřní závit | 1421241 | DN15HP | Rp1/2" | 50-2000 | 2 583,00 Kč | 3 125,43 Kč |
| Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 20LP s integrovanou škrtící klapkou, vnitřní závit | 1421232 | DN20LP | Rp3/4" | 150-1800 | 2 714,00 Kč | 3 283,94 Kč |
| Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 20HP s integrovanou škrtící klapkou, vnitřní závit | 1421242 | DN20HP | Rp3/4" | 50-2150 | 2 714,00 Kč | 3 283,94 Kč |
