Dynamické regulační sety pro rozdělovače nerez a mosaz - spodní připojení s adaptérem pro měřič tepla s VS-TS ventilem - DN20

Dynamické regulační sety pro rozdělovače nerez a mosaz - spodní připojení s adaptérem pro měřič tepla s VS-TS ventilem - DN20

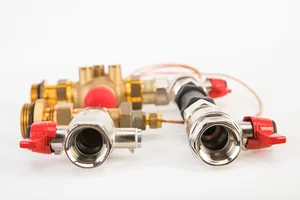

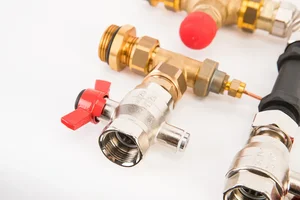

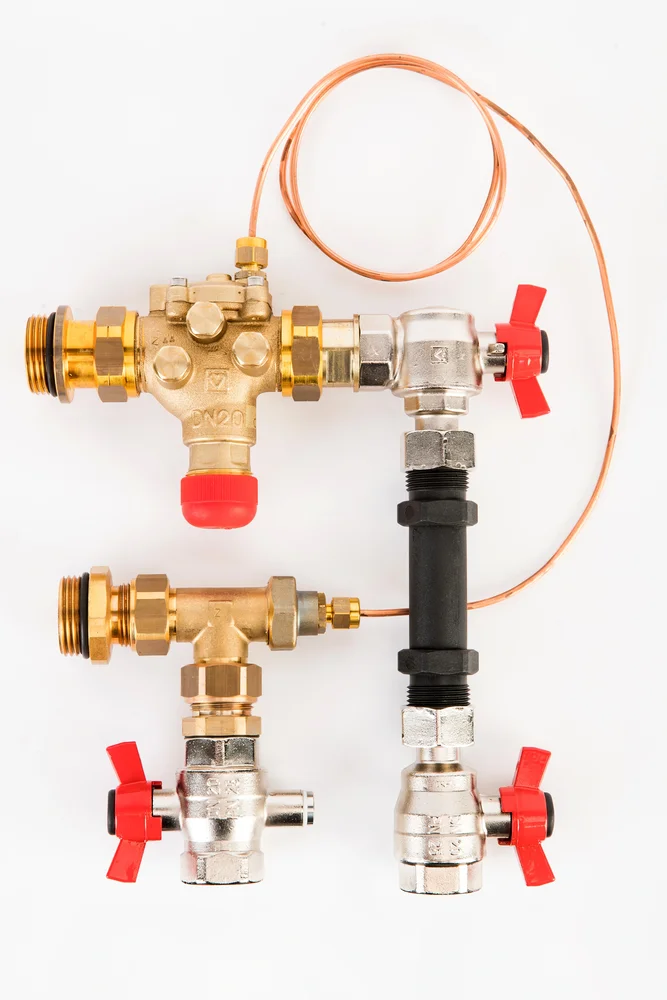

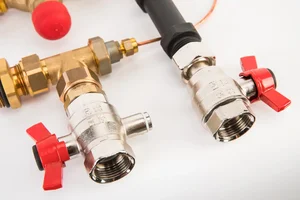

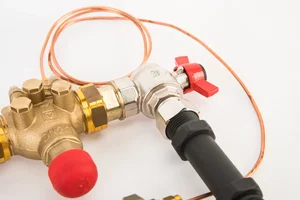

Dynamická regulační sada s měřením tepla-spodní připojení, pro hydraulické vyvažování
a řízení topných a chladicích okruhů,
Při změně hydraulických podmínek, je diferenční tlak na rozdělovači a tím i průtok každého topného
okruhu udržován konstatntní. Maximální objemový průtok lze upravit. Zónové ovládání celého rozdělovače,lze realizovat pomocí termo elektrického pohonu osazeného na regulátor VS-TS 4012 a instalací prostorového termostatu v referenční místnosti.
Regulátor VS-TS 4012 je instalován ve zpětném potrubí, směr proudění je označen šipkou na těle ventilu.
Partnerský ventil pro připojení impulzního vedení je instalován na přívodním potrubí.
Součástí je montážní sada pro připojení měřiče tepla, včetně umístění teplotního čidla.
Dynamickou regulační sadu lze připojit přímo na nerezový 1" rozdělovač podlahového, stěnového a stropního vytápění/chlazení.

Hodnota kvs při otevřeném ventilu 3,3
Regulovaný Δpc   20 kPa  resp.   35kPa
Min.dispoziční tlak regulavaný Δpc + 5 kPa
Max diferenční tlak v systému  200kPa
Max. provozní teplota 130°C
Zdvih ventilu 4mm
Připojovací závit pohonu  M28x1,5

Varianty produktu

Název Obj.č. Dimenze l/h Cena bez DPH Cena s DPH
Dynamické regulační sety pro rozdělovače nerez a mosaz 1" - spodní připojení s adaptérem pro měřič tepla s VS-TS ventilem - DN20LP 50-1950 l/h 1863562 DN20LP 50-1950 8 121,00 Kč 9 826,41 Kč
Dynamické regulační sety pro rozdělovače nerez a mosaz 1" - spodní připojení s adaptérem pro měřič tepla s VS-TS ventilem - DN20HP 50-2100 l/h 1863563 DN20HP 50-2100 8 121,00 Kč 9 826,41 Kč
