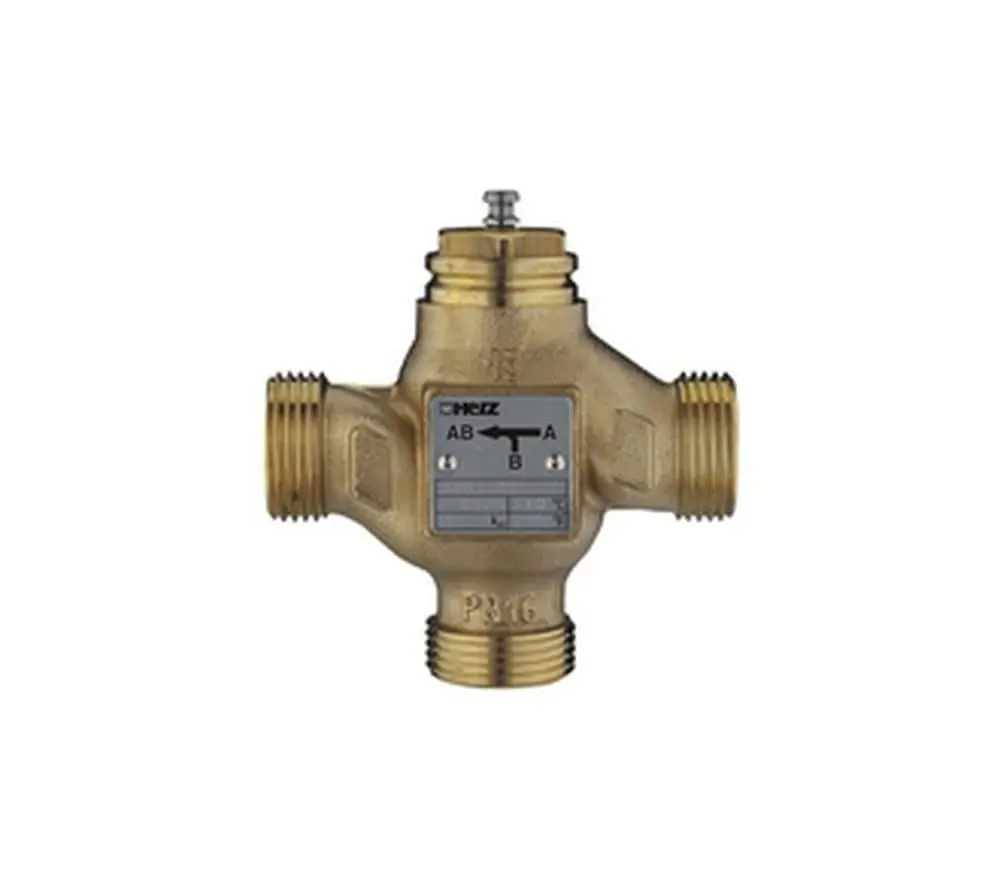

Trojcestný směšovací a rozdělovací ventil HERZ pro plynulou regulaci
Směšovací a rozdělovací ventil zdvihový,
pro plynulou regulaci media v topných / chladících systémech .
Charakteristika ventilu - lineární.
Tělo ventilu ve žlutém provedení z mosazné slitiny ( CC 754 S)
Připojení vnějšími závity, s plochým těsněním,
Vřeteno z nerezové oceli,
Kužel ventilu z mosazi, s dvojitým teflonovým těsnícím O kroužkem vyztuženým skelnými vlákny.
Mosazná ucpávka s O-kroužkem s EPDM.
Montáž je možná ve svislé a vodorovné poloze.

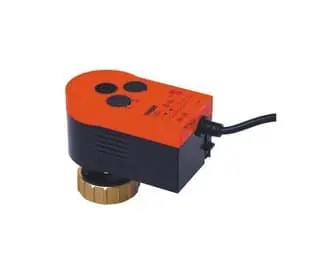

S ventilovým pohonem 1 7712 XX možnost použití jako řídící jednotka
s nastavitelnou charakteristickou křivkou ( lineární nebo rovnoprocentní).
pro plynulou regulaci media v topných / chladících systémech .
Charakteristika ventilu - lineární.
Tělo ventilu ve žlutém provedení z mosazné slitiny ( CC 754 S)
Připojení vnějšími závity, s plochým těsněním,
Vřeteno z nerezové oceli,
Kužel ventilu z mosazi, s dvojitým teflonovým těsnícím O kroužkem vyztuženým skelnými vlákny.
Mosazná ucpávka s O-kroužkem s EPDM.
Montáž je možná ve svislé a vodorovné poloze.
S ventilovým pohonem 1 7712 XX možnost použití jako řídící jednotka
s nastavitelnou charakteristickou křivkou ( lineární nebo rovnoprocentní).
Technické údaje
| min.provozní teplota: | -15°C |
| max provozní teplota: | 130°C |
| max provozní tlak: | 16 bar / 130°C do DN32 16 bar / 110°C od DN40 |
Varianty produktu
| Název | Obj.č. | Dimenze | kvs | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403715 | DN15 | 4,0 | 3 852,00 Kč | 4 660,92 Kč |
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403720 | DN20 | 6,3 | 4 199,00 Kč | 5 080,79 Kč |
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403725 | DN25 | 10,0 | 4 641,00 Kč | 5 615,61 Kč |
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403732 | DN32 | 16,0 | 5 084,00 Kč | 6 151,64 Kč |
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403740 | DN40 | 25,0 | 5 658,00 Kč | 6 846,18 Kč |
| Ventil HERZ 3-cestný směšovací a rozdělovací, zdvihový | 1403750 | DN50 | 40,0 | 6 313,00 Kč | 7 638,73 Kč |
